Revit
Autodesk社製：Revit（BIMソフトウェア）にて
共同カイテックのバスダクトBIMデータが使用ができます。
Revit（BIMソフトウェア）について
ソフトウェア内で出来ること
- バスダクト容量の決定ができます
- バスダクトルートの作図ができます
- 製作可能寸法での割り付けができます
必要なソフトウェアとデータについて（※A）
| ①Revit | Autodesk社製：BIMソフトウェア |
|---|---|
| ②Fabrication CADmep | Autodesk社製：製造用CADソフトウェア |
| ③AutoCAD | Autodesk社製：CADソフトウェア |
| ④サービス（部品構成） | 共同カイテック社製：メーカー製造用パーツを含んだデータセット |
| ⑤製造用部品構成（構成） | 製造用パーツ（アイテム）に必要なファイルセット |
メーカーパーツ ライブラリデータ
提供BIMデータ E-BD 型絶縁バスダクトのコンテンツ
Autodesk：関連ソフトウェアについて
-
Revit の購入/詳細はこちらから
-
AutoCAD の購入/詳細はこちらから
-
Architecture, Engineering & Construction Collectionの購入/詳細はこちらから
Architecture, Engineering & Construction Collectionは上部の項目※Aにおける「必要なソフトウェア①～③」まで揃うパッケージセットです
詳細
Autodesk社製：Revit（BIMソフトウェア）が必要です。
また、追加ソフトウェア/追加データといたしまして、AutoCAD・Fabrication
CADmep・サービス（部品構成）データ・製造用部品構成（構成）ファイルセットのダウンロードとインストールが別途必要となります。
| 使用ソフトウェア | Revit および自身のPC内へ、必要データ類を追加インストール |
|---|---|
| 提供製品 | E-BD 型絶縁バスダクト（屋内） |
| 提供型式 | 単相3 線式、三相3 線式、三相4 線式 |
| 付与情報 | 2次元形状/3次元形状/仕様/寸法/ |
| 作図機能 | 容量検討/ルート作図/製作可能寸法による割り付け |

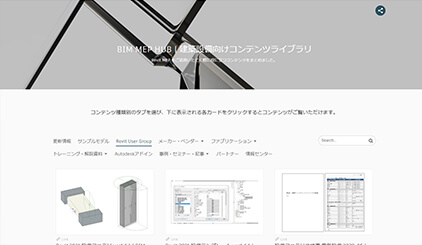

BIM MEP HUBについて
Autodesk社の提供するRevit MEPの日本用のポータルサイトです。Revit MEPに関するコンテンツやトレーニング資料などの参考情報が掲載されています。
-
設備向けBIMコンテンツライブラリ
-
製造用CADソフトウェア
- Fabrication CADmepはAutodeskFabricationの紹介ページです。英語表記のページのみとなります。また、国内におけるFabrication CADmepは、2021年4月現在、"単体での販売"はされておらず、AECコレクションに含まれているソフトウェアです。
- Autodesk、Revit、AutoCAD、Architecture, Engineering & Construction Collection は、米国および／またはその他の国々における、Autodesk, Inc.、その子会社、関連会社の登録商標または商標です。
- 不明点やご質問については、当社担当者にご確認、または下部のフォームよりお問い合わせください。
